교통신호제어기

TSC (TRAFFIC SIGNAL CONTROLLER)

㈜에스에이텍 교통신호제어기는 차량검지기를 통해 방향별 교통량과 점유시간을 수집, 분석하여 실시간 신호현시 시간을 조정해줌으로써 교차로 내 지체도를 크게
개선하여 교통류의 흐름을 원활하게 합니다.

특장점

  • 교통관제센터와의
    Online 제어     전국의 모든 교통관제 신호센터
    와 연동가능

  • 감응제어 운용가능 각종 센서를 이용한 감응식
    신호제어 가능

  • TCP/IP CPU
    기본제공     CPU에 RJ45단자 1Port 제공

  • 앞막힘
    예방제어 기능     꼬리물기 단절을 위한 앞막힘
    예방 제어 기능

  • 손쉬운 제어기
    DB입력 및 편집     노트북 에뮬레이터 제공
    손쉬운 DB/펌웨어 다운로드
    기능

  • 각종 제어전략 및
    장비의 연계성     감응, 좌회전, 특수,
    보행자신호기 등 다양한 제어
    전략 제공

시스템 구성

시스템 사양

주제어부

  • cpu
    Specification
    CPU : Intel 80386EX – 33Micro Processor
    Memory : RAM 256Kbyte, ROM 256Kbyte
    RAM Data backup : 24시간이상 유지
    사용전압 : +5V DC, ±12V DC
    주요기능
    센터와 통신장치를 통한 자료교환 및 각 모듈로부터 정보에 대한
    분석/저장처리
  • mmi
    Network 구성
    입력전압 : +5V DC, ±12V DC
    Controller : 내장형
    접속방식 : RS232C Serial 통신
    Key Scan Time : 1.7ms 이내
    주요기능
    Menu Drive 방식으로 메인 메뉴에서 각 메뉴에 해당하는 항목을
    선택하여 표시

신호 구동부

  • cont
    Specification
    CPU : 8Bit 이상
    메모리 : RAM 128Kbyte, ROM 128Kbyte
    Serial Port : 2Port(RS232Port)
    WDT 기능 : CPU 내장형 및 외장형
    주요기능
    교차로 신호등의 점등상태 모순 및 각종
    장애에 대한 점멸기를 구동
  • lsu
    Specification
    정격전압 : 110/220V 겸용 60Hz
    누설전류 : 8mA(110V AC에서) 이하
    출력회로수 : 6회로/LSU X 8LSU =48출력
    주요기능
    신호등 점등상태 모순 검지
    각 등기 출력단에 외부전원 Surge를
    감소할 수 있는 기능 내장

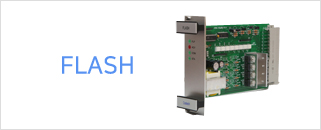

  • flash
    Specification
    정격전압 : 110/220V 겸용, 60Hz
    Flash 출력회로수 : 8회로
    Flash 출력시간 / Duty :
    17ms 이내 / 50% (On/Off 비율 1:1)
    주요기능
    점멸 동작상태 표시 가능한 점멸표시
    LED 내장
    점멸주기 : 0.5, 1, 2초 등으로 선택

차량 검지부

  • cpu
    Specification
    입력채널수 : Unit(Card) 당 4채널
    탐색방법 : 순차적 탐색, 자동 주파수 조정
    차량감지속도 : 1Km ~ 160Km/h
    출력모드 : 존재검지, 통과검지, 동작정지
    주요기능
    도로에 매설된 루프코일과 연동하여 통과 차량의 On/Off 정보 취득

전원부

  • cpu
    Specification
    입력전압 : 110/220V, AC 겸용
    출력전압 : DC +5V(20A)/+12V(5A)/12V(1A)
    효율 : 110/220V AC 입력 100% 부하 시 80% 이상
    주요기능
    안정적 동작 전원 공급
    과전류/과전압 보호
