차량감지장치

Vehicle Detector

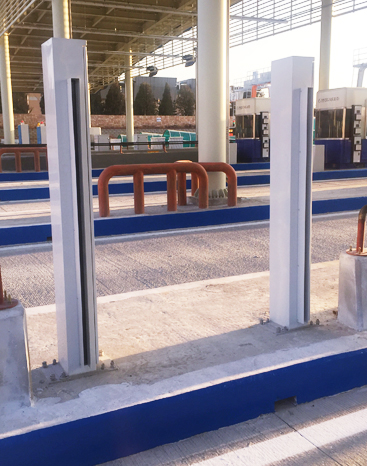

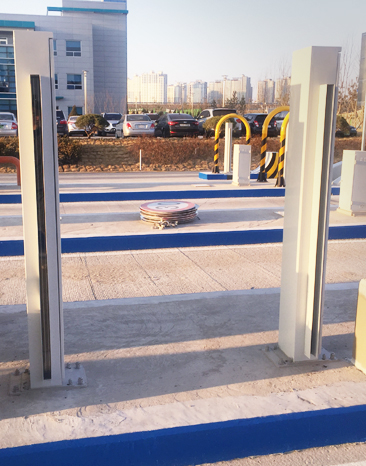

차량의 통과 여부를 정확하게 감지하고 통합차로제어기로 전송함으로써 신뢰성 높은 요금 징수를 가능하게 하고 이로 인한 도로 이용자들의 불편을 최소화한 장비입니다.

특장점

  • 신뢰성 높은 시스템 차량감지 정확도 99.9% 이상

  • 정확한 차량 진입감지 160km/h 이하 속도 진입
    차량 감지     64조의 적외선 송수신
    센서 내장

  • 편리한 유지보수 광센서 상태 시험
    기기 이상 데이터 전송     PC를 통한 응용
    프로그램 다운로드

  • 안정적 시스템 운영 정전 시 60분 이상 정상 동작
    (배터리 완전 충전 시)

  • 내구성 및
    내환경성 자재 채택     함체의 부식 방지를 위해
    스테인레스 재질 채택

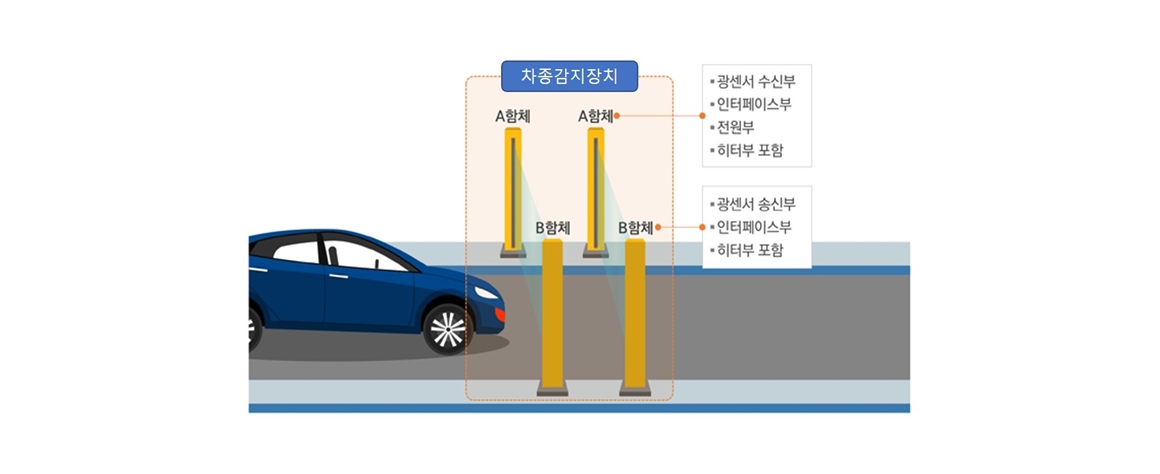

시스템 구성

시스템 사양

  • 정격성능
    검출방식 : 발,수광형 스캐닝 펄스 변조 방식
    검출거리 : 7m [평균] , 10m [최대]
    검출물체크기 : 하단부 30mm, 상단부 40mm 이상 불투명체
    센서구성 : 64조 이상의 적외선 투?수광 센서
    검지속도 : 최대 120km/h
    조작전류 : DC 12V ~ 14V
    소비전류 : 250 mA 이하
  • 사양
    투과용 광원/소자 : 적외선 LED [파장:870nm] / 포토다이오드
    제어기 사양 : ARM Cortex-M3 32bit 80MHz
    동작표시등 : 검출 : 적색LED, 모니터링 : 적색LED

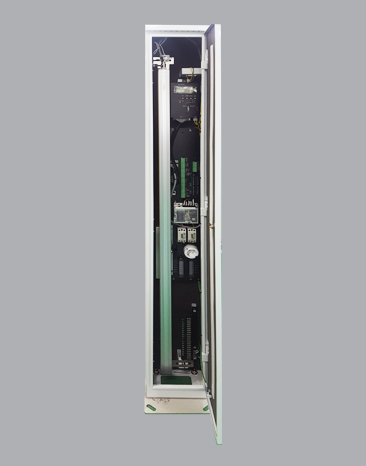

    재질 : CASE : 스테인레스(STS), 도장 : 분체도장
    사이즈 : 180mm(W) X 230 mm(L)X 1800mm(H)
    기타 : 유리면 습기제거용 글라스히터 장착
    환경성능
    사용주위조도 : 80,000Lux이하
    사용주위온도 및 습도 : -30℃ ~ +60℃ / 85RH 이하
