차량검지기

VDS (VEHICLE DETECTION SYSTEM)

루프검지기

영상검지기

㈜에스에이텍 차량검지기는 정보 취득 면에서 뛰어난 정확도와 신뢰성을 보장하며 현장의 상황 및 용도에 따라 루프검지기와 영상검지기를 선택/적용하여 원활하고
효율적인 시스템 활용이 가능합니다.

구분 검지방식 수집정보 장점 단점
루프검지기 도로에 매설된 루프코일을 차량이
통과할 때 인덕턴스 변화를 이용하여
교통파라미터를 측정
  • 교통량
  • 점유율
  • 속도
  • 대기행렬길이 등
  • 현장 검지의 우수성
  • 타 검지기에 비해 설치비 저렴
  • 검지정보 신뢰성 우수
  • 도로파손에 의한 훼손 우려
  • 설치 및 유지 보수 시 차로 통제
영상검지기 영상처리기술을 이용하여 검지영역
통과시 교통파라미터를 측정
  • 교통량
  • 점유율
  • 속도
  • 대기행렬길이
  • 차량길이
  • 주행궤적
  • 영상
  • 카메라 전 영역에 대한 분석가능
  • 검지영역 변경용이, 다차로 검지가능
  • 교통상황 모니터 가능
  • 설치 / 유지보수 시 전문인력 필요
  • 구매와 설치비용 고가

특장점

  • 높은 경제성 타 검지기에 비해 구매, 설치
    비용 저렴

  • 설치 환경에 따른
    유연성     차로의 특색에 따른 단계별 감도
    조절 가능 / 기후 및 주,야간에
    관계없이 검지

  • 정확도 높은 시스템 차량의 속도 오 데이터 검지
    알고리즘 보정

  • 운영 및 유지관리
    편리성     안정적인 운영을 위한 자체검사
    및 복구 기능 지원

  • 우수한 신뢰성 교통량, 속도, 점유율 등의
    정확한 데이터 검지

  • 다채널 검지 1대의 장비로 4~6개 차로 동시
    검지

  • 높은 확장성 교통운영상의 다양한 상태에
    따른 장비 제어

  • 운영 및 유지관리
    편리성     현장장비 원격제어를 통한
    검지영역 설정 및 변경 용이

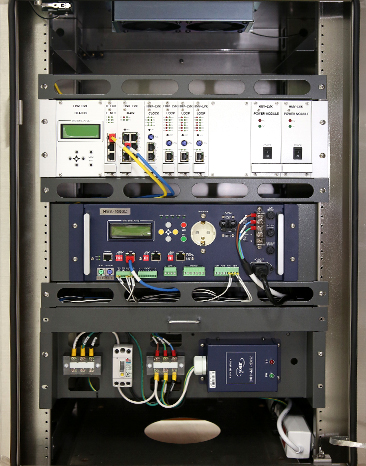

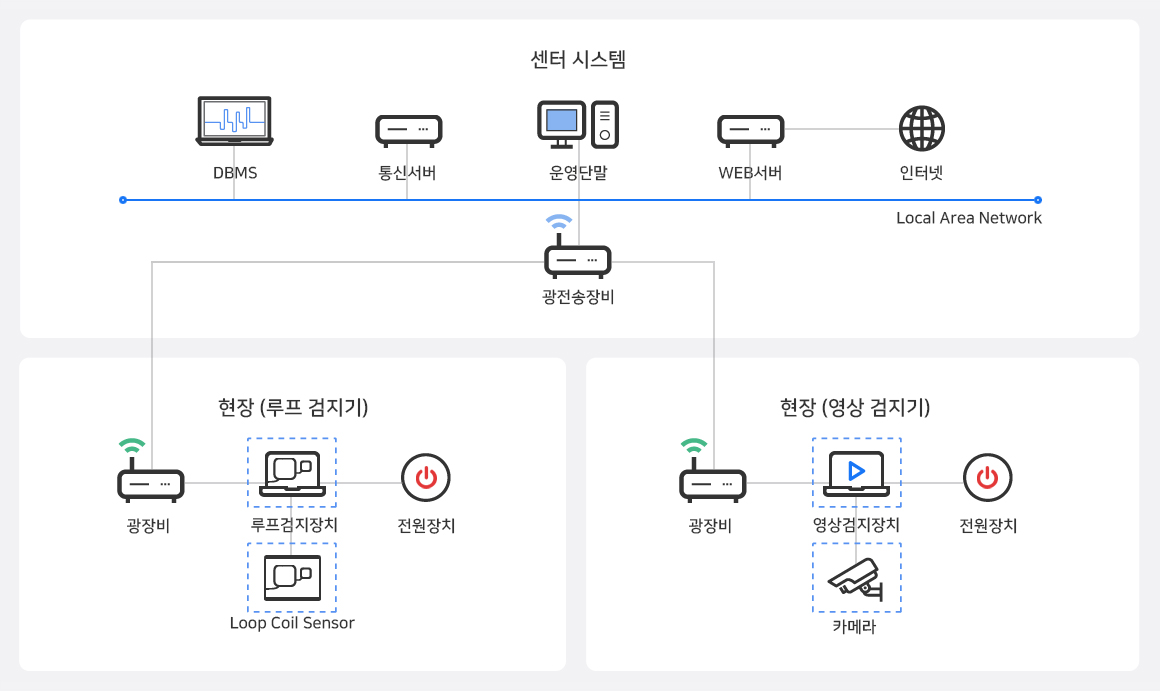

시스템 구성

시스템 사양

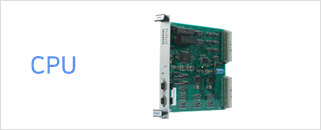

  • cpu
    Specification
    CPU : 32Bit Processor, 50MHa 이상
    Memory : RAM 8MB, ROM 16MB
    RAM Data backup : 24시간이상 유지
    사용전압 : +5V DC, ±12V DC
    통신포트 : 8개 이상
    주요기능
    센터 VDS서버와 연동하여 수집데이터의
    보고 및 운영 Parameter 등의 저장 수행
    Watch-Dog 기능 내장

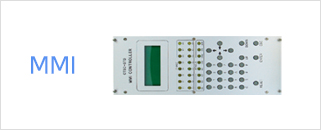

  • mmi
    Specification
    Display : 20 X 4 LCD 모듈
    Key Pad : TACK Switch (20EA)
    접속방식 : RS232C Serial 통신
    사용전압 : +5V
    주요기능
    CPU에서 처리된 시스템 운영정보를
    LCD창에 표시

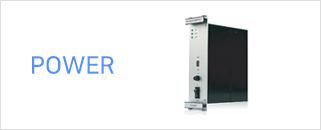

  • power
    Specification
    입력전압 : 110/220V, AC 겸용
    출력전압 : DC +5V / +12V / +24V
    효율 : 110/220V AC 입력 100% 부하 시
    주요기능
    안정적 동작 전원 공급
    압력변동, 부하변동에 안정적으로 동작
    과전류/과전압 보호
  • loop
    Specification
    입력채널수 : Unit(Card) 당
    4채널
    탐색방법 : 순차적 탐색,
    자동 주파수 조정
    출력모드 : 존재검지, 통과검지,
    동작정지
    주요기능
    도로에 매설된 루프코일과
    연동하여 통과 차량의
    On/Off 정보 취득
  • surge
    Specification
    정격전압 : 230V
    Surge 전류 : AC220V,
    DC12V
    용량 : Max 80KA/Phase
    반응속도 : InSec Component
    Level
    주요기능
    Surge 전원에 대한 장비 보호

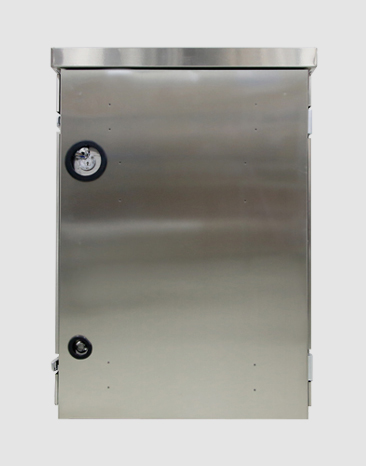

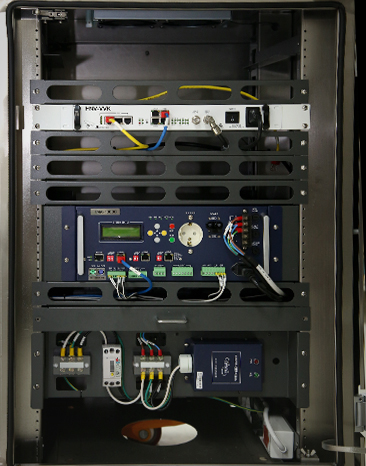

  • cabinet
    Specification
    재질 : SUS 1.5T
    냉난방 : Fan/Heater내장
    사용전압 : 220V
    주요기능
    외부환경 및 자연 재해에 대해
    장비보호 내환경성 내함
  • loop sensor
    Specification
    차량감지 레벨 조정 가능
    주요기능
    차량진입 시 인덕턴스의
    변화를 표시

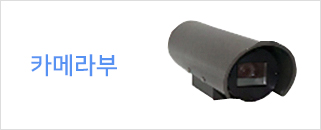

  • 카메라부
    Specification
    CCD : 1.4inch CCD, 41만 화소
    렌즈 : X2-5, 일체형
    하우징 : 옥외형, 알루미늄
    전원 : AC220V
    무게 : 약 3kg
    주요기능
    차량을 촬영하여 영상검지부로 전송

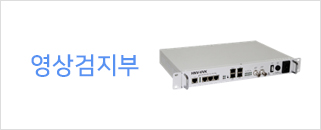

  • 영상검지부
    Specification
    CPU : 32bit ARM
    Memory : 32MB
    통신부 : 3 Ethernet ports,
    3 Serial ports
    LED : 차량검지시 On/Off
    전원 : AC220V
    Size : 15”표준랙 x 3U
    주요기능
    카메라로부터 영상을 받아 데이터 분석 후
    센터로 전송

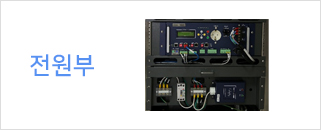

  • 전원부
    Specification
    CPU : 8bit u-processor
    Memory : 256K
    통신부 : 3 Serial ports
    (RS232/422/285 select)
    LED : 동작상태 등 확인
    용량 : 1KVA
    출력 안정도 : ±2%
    써지보호기 : 전원용, 120KA
    주요기능
    안정적인 AC전원 공급, 함체의 온도,
    팬/히터 동작상태, Door의 열림 상태 수집
